발전자는 전계자의 강한 전기력으로 인하여 정전유도 작용이 일어나고 회전운동을 하면서 그 전기를 외부회로로 흐르도록 하는 작용을 한다.
고저항인 경우에도 발전자의 전기를 외부회로로 잘 흐르도록 하기 위해서 특허 제8606호의 기본원리(도3)를 도7과 같이 보완했지만 이것만으로는 충분하지 않다.
왜냐 하면 절연재료의 두께가 두껍고 유전율이 높을 때는 발전자의 양면에서 작용하는 전기인력이 약해져서 전기가 잘 흐르지 못하기 때문이다.
따라서 발전자의 절연재료는 두께도 얇고 유전율도 낮을수록 좋다.
그리고 발전자에는 고전압의 고주파 교류가 흐르기 때문에 절연재료의 유전손도 작을수록 좋다. 양면에 얇은 구리판이 입혀진, 두께가 1[mm]인 다수의 에폭시판(플라스틱의 일종인 절연체)을 도21과 같이 원형으로 만들어서 중앙에 발전자축이 관통할 수 있는 축공(17)과 가늘고 긴 볼트가 관통할 수 있는 다수의 볼트공(18)을 뚫어 놓는다.
다음에는 이 위에 투명한 테이프를 붙이고 전극(d,e,f,g,h,i,j,k)의 모양이 도21과 같이 되도록 면도날로 금을 그어 전극이 아닌 곳에 붙어 잇는 테이프를 떼어내고 연걸선(12,13,14a,14a'), 원형회로(15.16),집전극(a,a') 등이 될 곳에는 검정색 에나멜(페인트의 일종)로 그린다.
그리고 전극(d,f,h,j)는 집전극(a)에 연결되고 전극(e,g,i,k)는 집전극(a')에 연결된다.
그리고 또 도21의 뒷면에도 앞면과 똑같은 방법으로 하면 전극(d',e',f',g',h',i',j',k'),절연선(11'), 연결선(23,24,25b,25b'), 원형회로(21,22),집전극(b,b') 등이 도22와 같이 되는데 전극(d',f',h',j')는 집전극(b)에 연결되고 전극(e',g',i',k')는 집전극(b')에 연결된다.
이 때 역시 전계자와 마찬가지로 양면의 전극인 d 와 d' . e 와 e',ㆍㆍㆍㆍk 와 k'를 양면에서 서로 짝이 되어 빗나가지않고 일치하도록 해야 한다. 그리고 집전극(a,a',b,b') 모두에는 작은 도공(19a,19a',20b,20b')을 뚫어서 이들을 도선으로 연결하기 쉽도록 했다.
다음에는 이 발전자들을 염화제2철 용액에 담가놓으면 테이프와 에나멜이 붙어 있는 곳에는 구리가 그대로 남아 있게 되지만 그 외의 구리는 용해하므로 도21,22와 같은 모양의 발전자가 만들어진다.
그리고 전극(d,e,f,g,h,i,j,k,d',e',f',g',h',i',j',k')이 대기에 노출되면 전기가 누전되기 쉽기 때문에 전기가 대기에 누전되지 않도록 하기위하여 발전자 표면에 투명락카(페인트의 일종)를 얇게 칠했다.
이런 방법으로 다수의 발전자를 만든 다음 그들을 반반씩 나눠서 그 반을 C,나머지 반을 D라고 표시하는데, 발전자들을 C,D라고 반반씩 나눔에 따라 도23과 같이 C그룹의 집전극을 ac, b'c ,a'c, bc, 그리고 D 그룹의 집전극을 도24와 같이 aD, b'D, a'D, bD 라고 표시한다.
이런 준비가 완료되면 도25와 같이 간격을 조절하기 위한 작은 원형판(26)을 C,D사이에 끼워 넣으면서 C 다음에 D, 다시 C ㆍㆍㆍㆍㆍ이런 순서로 발전자와 작은 원형판에 뚫어 놓은 축공(17)과 다수의 볼트공 (18)에 발전자축(27)과 긴 볼트(30)들을 관통시키면서, 그리고 동시에 동일한 집전극끼리, 즉 ac 는 ac 끼리 ,a' c는 a'c 끼리 ㆍㆍㆍㆍㆍㆍb'D b'D끼리 이들 집전극의 도공(19a,19a',20b,20b')에 도선을 관통시켜 집전극과 도선을 납땜으로 연결한다.

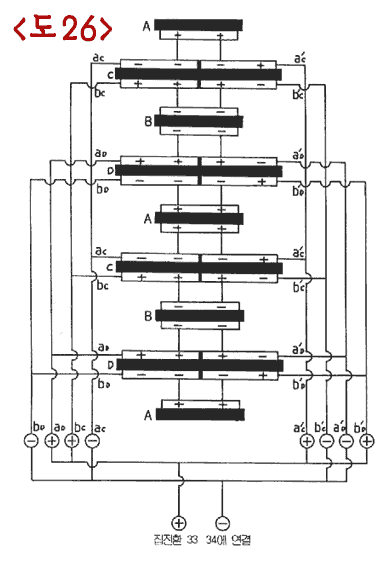

이 때 집전극이 여덟 개(ac,b'c,a'c ,bc,aD,b'D,a' D,bD),즉 도선이 여덟 개이지만 결국에는 이것들을 두 개로 해야 하는데, 이것은 도26의 전계자와 발전자의 전개도를 보면 알 수 있는 바와 같이 bD,ac,b'c,a'D 는(-)극, aD,bc,b' D,a'c는(+)극이기 때문에(교류인데도 불구하고 직류인 것처럼 (+),(-)극으로 분류하는 것은 같은 극으로 변한다는 것을 의미한다) 이들을 각각 하나로 하면 결국 두 개로 된다.
마지막으로 이 두개의 도선을 맨 끝의 작은 원형판(26')밖으로 끌어내어 두 개의 집전환 (33,34)에 연결한 다음 발전자의 절연선(11,11')들이 일렬이 되도록 잘 맞추고 발전자축(27)과 긴 볼트(30) 양쪽에서 너트(28,29,31)를 조이면 도25와 같이 발전자의 조립이 완성된다.
