정전유도발전기-기본원리-

우선 도20과 같이 만든 전계자들 중의 절반을 A,나머지 절반을 B라고 분류한 후 A의 아래쪽 전계자를 A₁, 위쪽 전계자를A₂, B의 아래쪽 전계자를 B₁, 위쪽 전계자를B₂ 라고 표시해서 도27에 도시한 바와 같이 두께가 3[mm]정도의 아크릴 막대 (41,41') 를 받침대(38)위의 앞뒤 지지대(39,39')에 고정시키고 이 아크릴 막대에 A₁ ,다음에는B₁, 그 다음에는 다시A₁, 이런 순서로 전계자들을 아크릴 막대(41,41') 에 접착제(클로로홈)로 고정시킨다.

다음에는 도25의 발전자를 이제 막 조립된 이 전계자 위에 올려놓아 발전자축의 베어링(43) {또 하나의 다른 베어링은 지지대(39')에 가려져 보이지 않음} 을 지지대(39,39')에 너트로 고정시켜서 발전자가 원활하게 회전할 수 있도록 하고, A₁의 홈(9,10)에는 A₂, B₁의 홈(9,10)에는 B₂를 밀어 넣으면서 양쪽에 세운 아크릴막대(42')에 접착제로 고정시킨다.

그리고 찌그러지지 않고 더욱 든든하게 하기 위하여 아크릴 막대를 대각선으로 해서 여기에도 전계자를 접착제로 고정시킨다. (뒤쪽은 앞쪽에 가려져서 보이지 않지만 뒤쪽도 앞쪽과 똑같은방법으로 한다.)

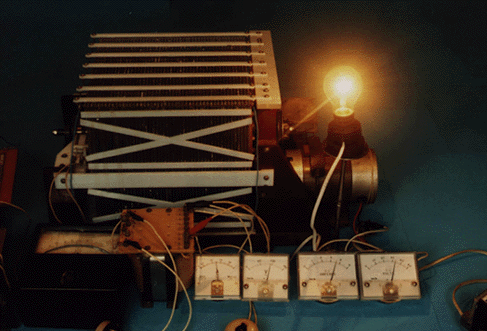

그리고 또 도28에 도시한 바와 같이 A₁의 연결공(8)에 도선(44A₁) A₂의 연결공(7)에 도선(44A₂), B₁의 연결공(8)에 도선 (44B₁), B₂의 연결공(7)에 도선(44B₂)을 관통시키면서 적당한 방법으로 연결하고 이 네 개의 도선을 다시 44A₁과44A₂ , 44b₁과 44b₂를 서로 연결하면 모든 전계자는 두 개의 도선에 연결되는데,발전할 때 이 두 개의 도선을 직류고전압 발생장치의 (+),(-) 극에 하나씩 연결한다(전계자 전부를 하나의 도선에 연결하고 이 도선을 직류 고전압 발생장치의 (+),(-)극 중 한극에만 연결하는 경우를 단식전계자라고 한다.) 마지막으로 브러시(40)를 집전환(33,34)과 접촉이 잘 되도록 해서 지지대(39)에 고정 시키면 도27과 같이 정전유도 발전기가 완성된다.
이상과 같이 정전유도 발전기의 제작에 대하여 설명했으나, 이것은 발명자가 실험을 하기 위하여 제작한 방법을 설명한 것일 뿐이며 실용적인 것은 아니다. 따라서 실용적으로 만들 때는 재료선정과 제작방법을 달리 해야 한다.
